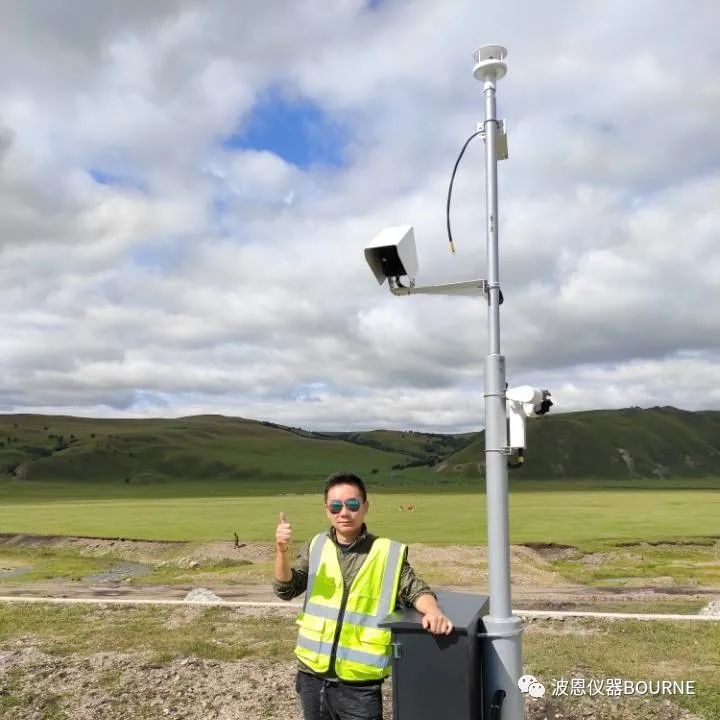

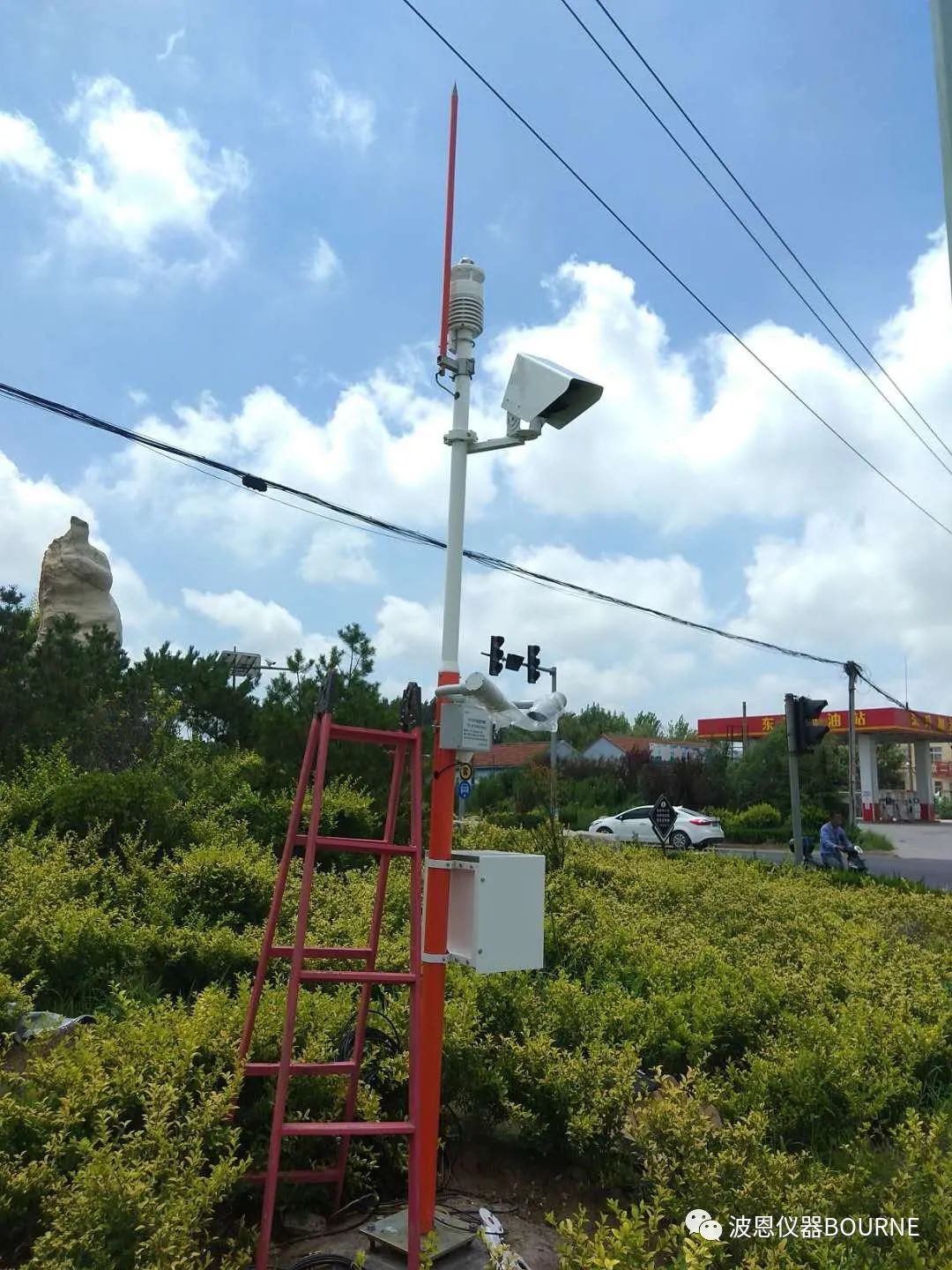

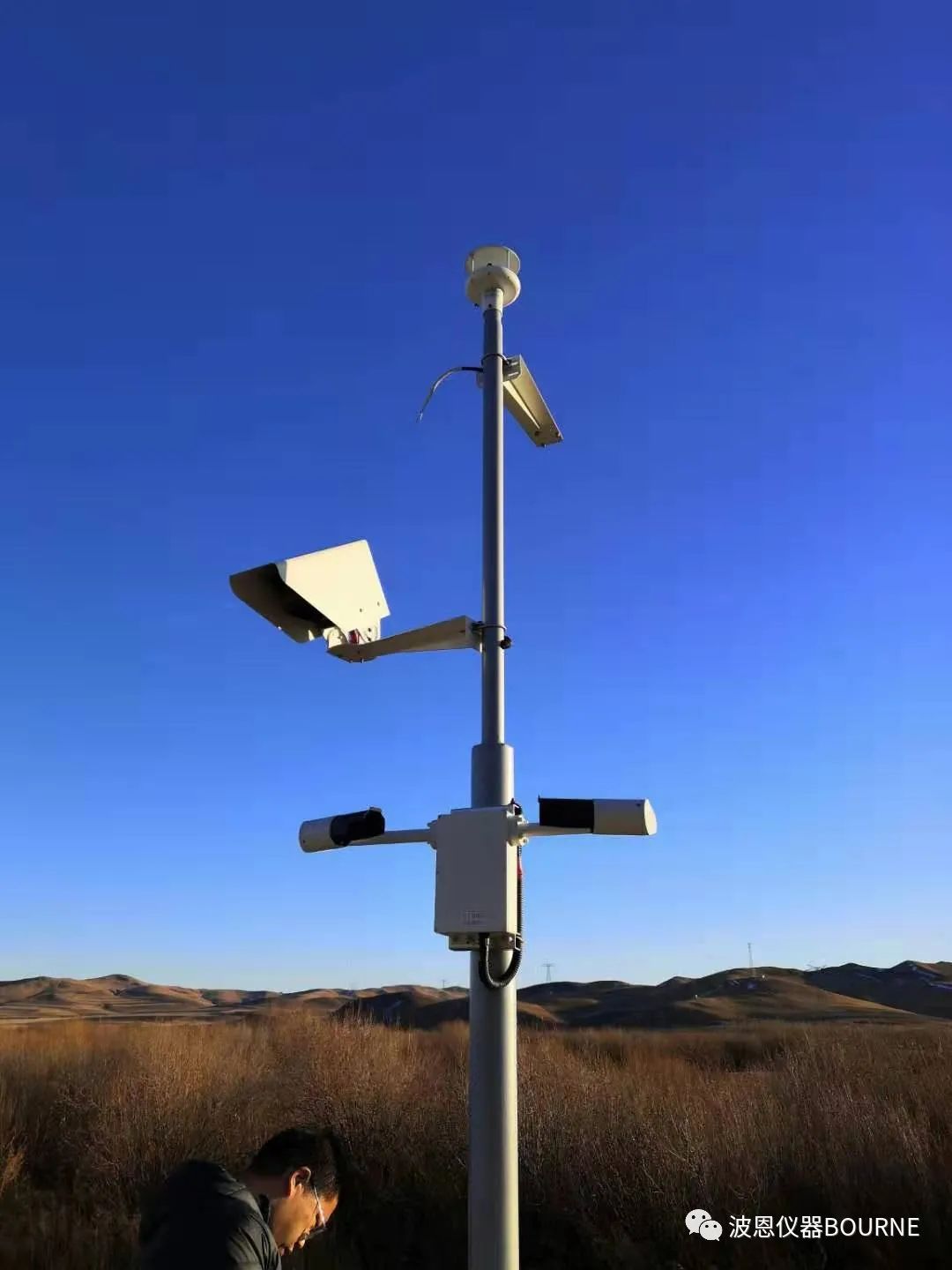

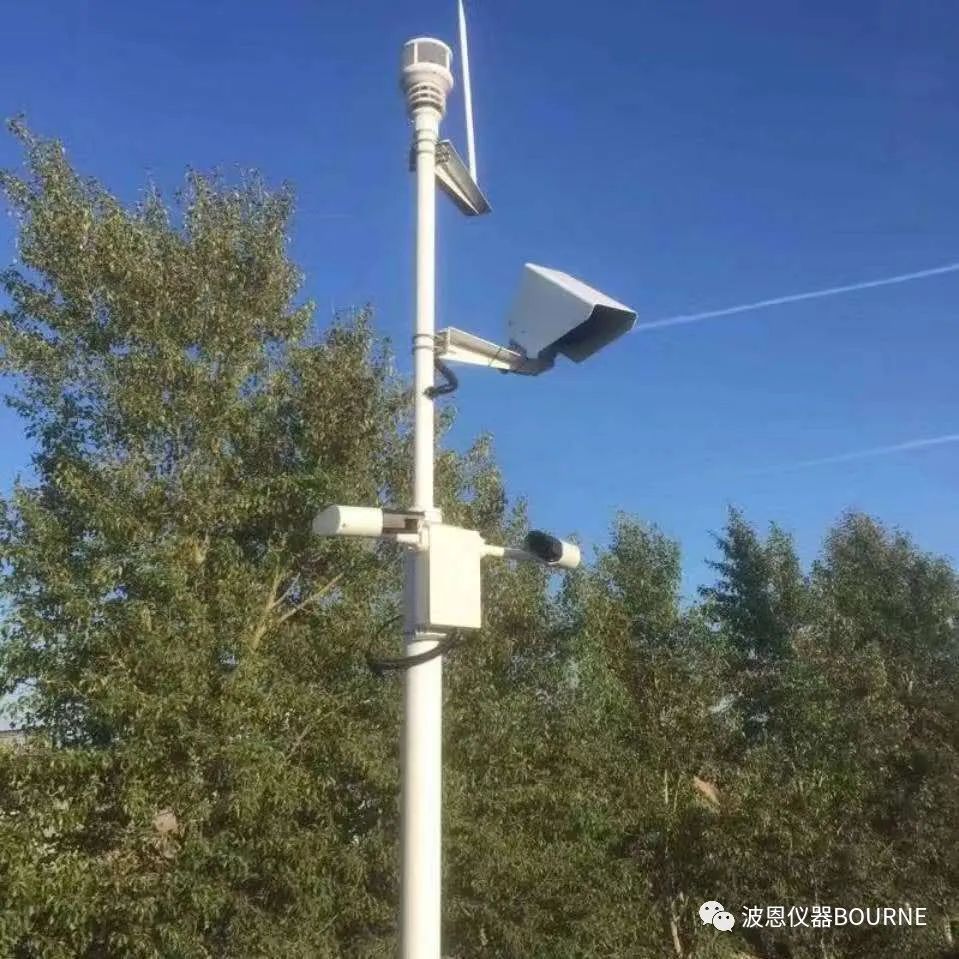

波恩儀器交通氣象站（交通氣象傳感器）簡介

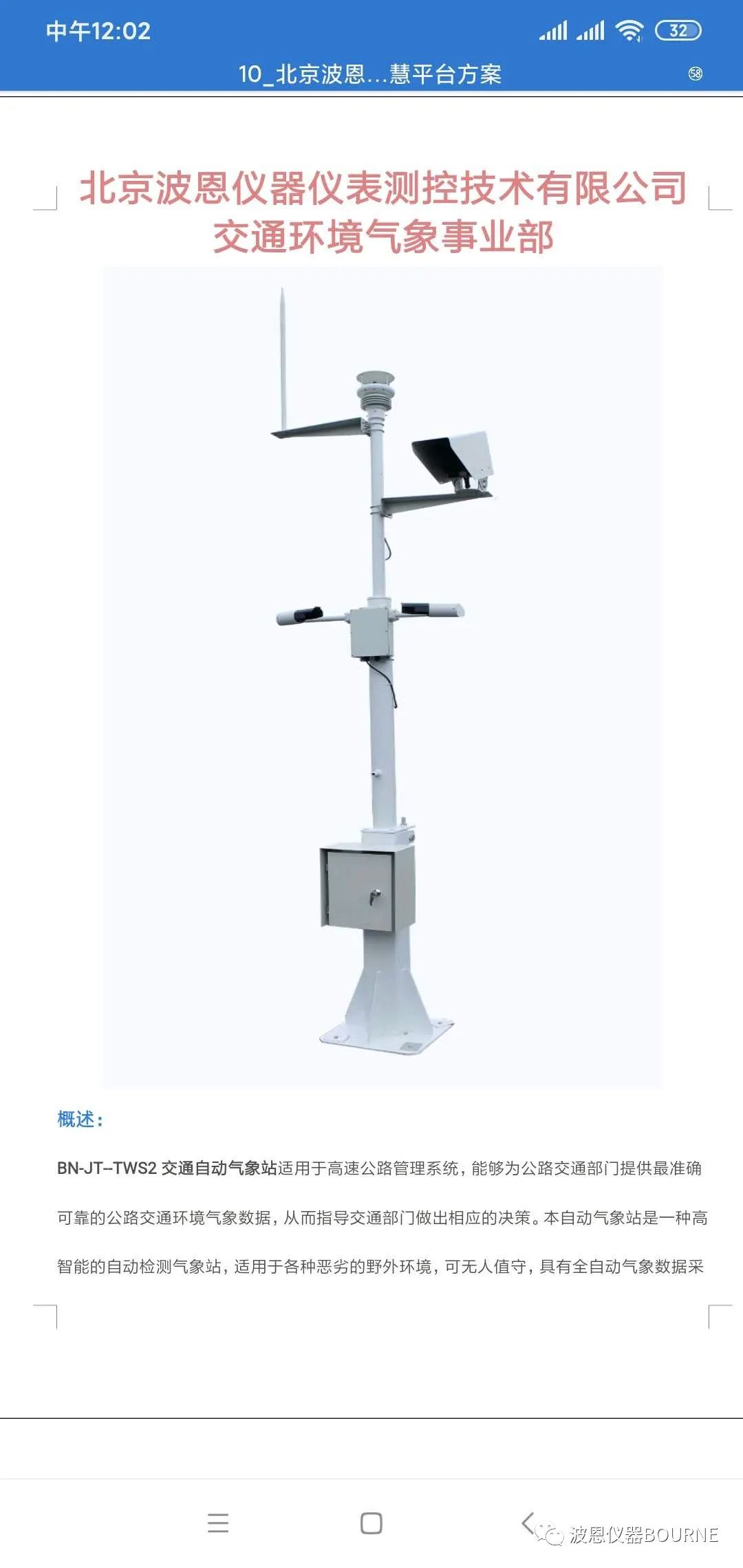

2023-12-30由北京波恩儀器儀表測控技術有限公司研發制造的BN-JT-TWS2交通自動氣象站適用于高速公路管理系統，能夠為公路交通部門提供最準確可靠的公路交通環境氣象數據，從而指導交通部門做出相應的決策。
本自動氣象站是一種高智能的自動檢測氣象站，適用于各種惡劣的野外環境，可無人值守，具有全自動氣象數據采集，存儲，處理和傳送功能，可作為單站或組網在多平臺上應用。
該交通氣象站可以提供如下交通氣象參數：
公路路面狀態參數 （非接觸遙感檢測） | 路面溫度 | -30℃ － +70℃ |
路面狀態 | 干燥、潮濕、泥濘、積雪、積水、覆冰、冰水混合物 | |
濕滑系數 | 0.00 - 1.00 | |
積水厚度 | 0.00 - 10.00 mm | |
覆冰厚度 | 0.00 - 10.00 mm | |
積雪厚度 | 0.00 - 10.00 mm | |
能見度（散射式） | 20－10000m | |
風速（超聲波） | 0 － 60m/s | |
風向（超聲波） | 0 － 359°（無死角） | |
環境溫度 | -40℃ － +80℃ | |
環境濕度 | 0－100 | |
大氣壓力 | 150 － 1100hPa | |
降雨量(雷達) | 0 – 100mm/hour | |

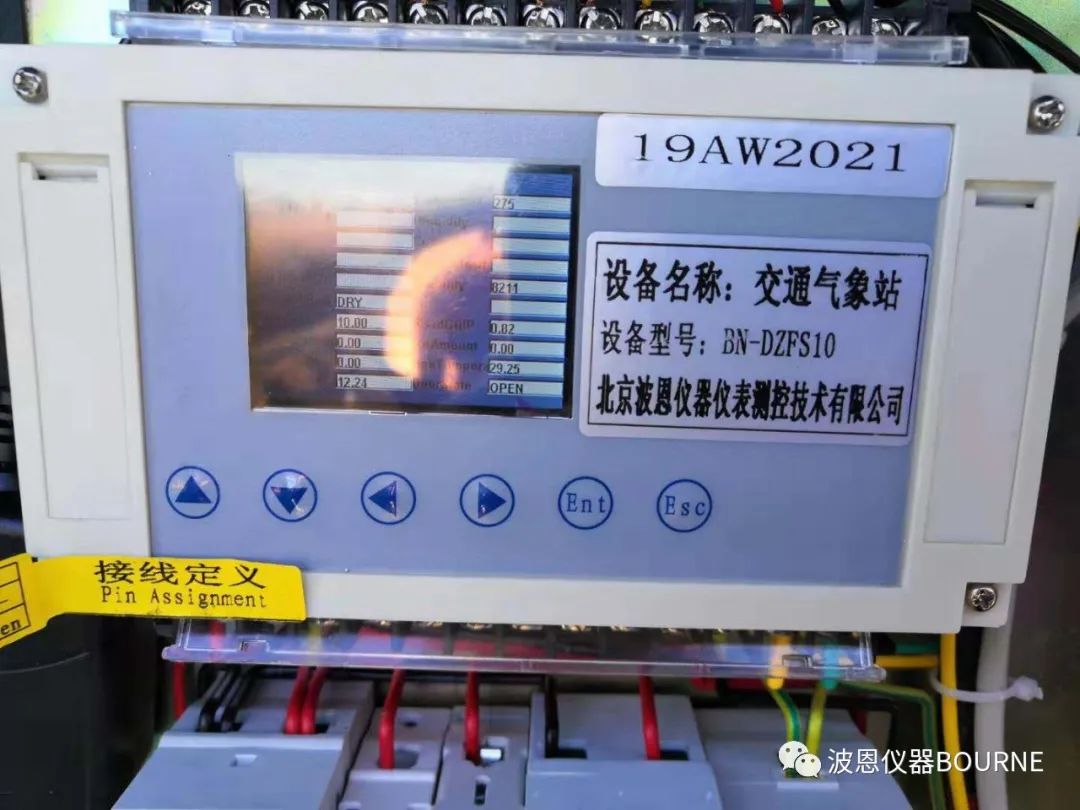

數據綜合采集器將檢測采用BN-DMA2型數據采集模塊，該采集器是波恩儀器公司特別為各系列傳感器及自動氣象站設計的數據采集及處理的單元。模塊自帶LCD顯示屏和微觸按鍵，方便實現現場管理功能。將各參數信號綜合處理通過標準通訊設備傳送到總站，并備有多個串行通訊口可方便地連接智能化的傳感器?？刹捎媒?、直流供電，也可以對蓄電池智能充電，保證因故斷電時，自動氣象站可以繼續工作。
產品特點：
全自動數據采集、傳輸及監測，長期無人值守。
能夠在各種惡劣的環境下長期穩定運行。
所用傳感器做工精良，沒有任何轉動部件，保證了長期穩定性和免維護；
監測項目全，對影響交通安全的主要氣象參數都進行了實時監測和傳輸；
采集處理核心單元采用模塊化智能化的嵌入式微電腦，擴展性強，可靠性好，具有高度的智能化和靈活 性，并可以根據用戶的要求進行系統定制。
典型應用
高速公路氣象預警
路面濕滑程度、結冰風險預警
道路橫風告警
霧和低能見度監測及預警
內河航運氣象預警
鐵路運輸氣象預警
專為為交通氣象應用量身定制
可同時服務于交通和氣象部門
無線和專線通信方式相結合
微功耗設計：適用多種供電方式（交流、太陽能、風力發電機等）
模塊化設計，易安裝、易維護：
傳感器均采用快速插頭與采集器進行連接，
設備內部為模塊化設計，維護便捷
可多站組網使用
交通氣象站重點傳感器介紹：

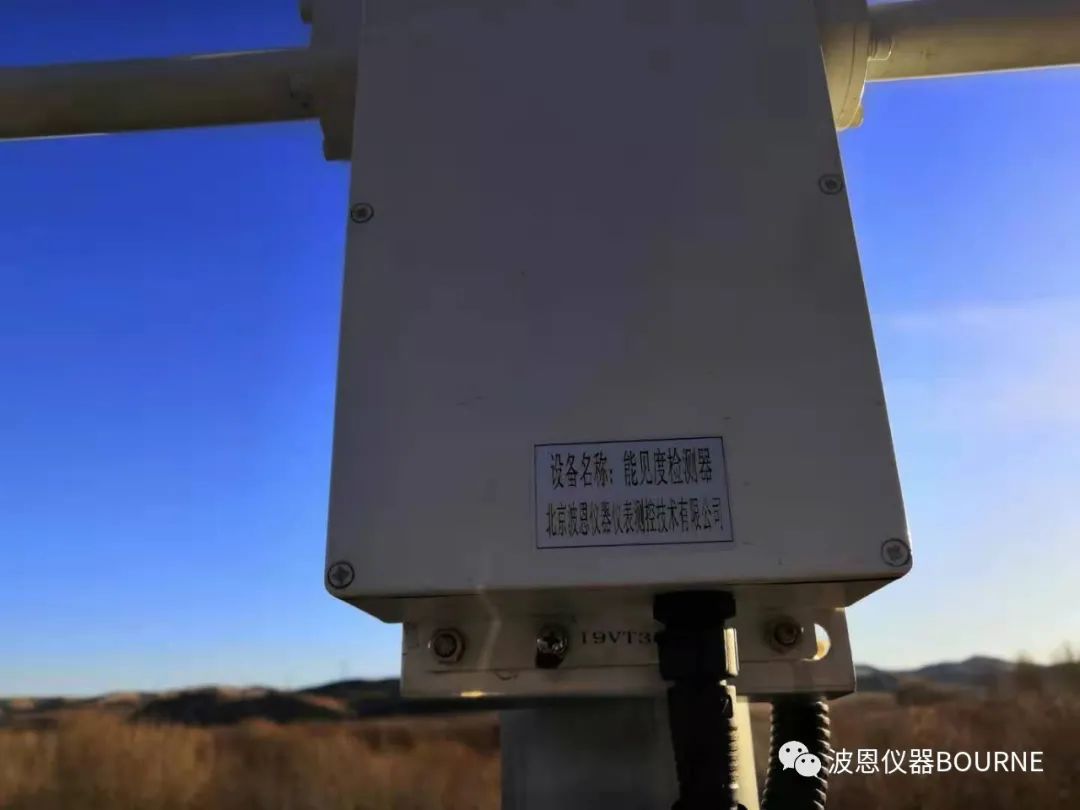

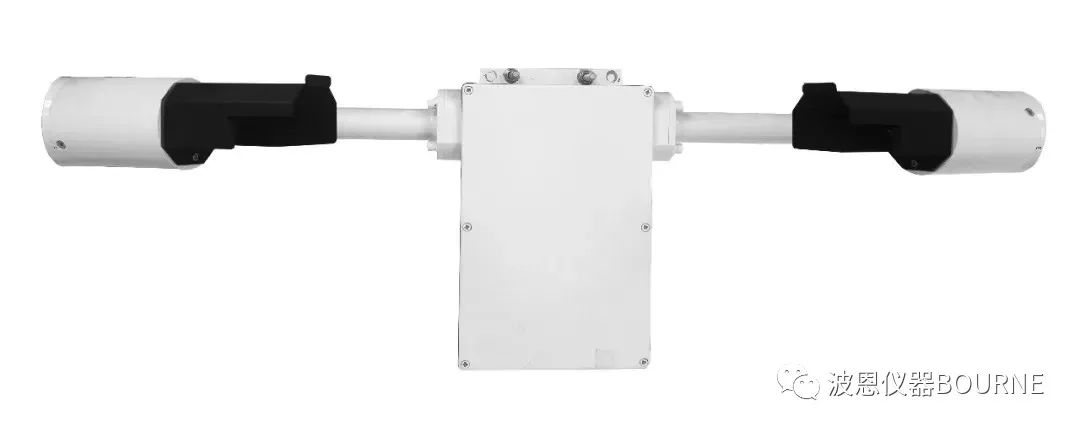

能見度檢測器
波恩BN-NJD系列能見度儀可增加天氣現象檢測模塊，它能識別降水、降雪類型，區分毛毛雨、小雨、中雨和大雨等天氣現象。還可用于測量降水和降雪量的強度和累積量，從而做到一專多能。該系列能見度儀結構堅固簡單、工作穩定性好、可靠性高、能耗低，使用維護方便，可使用DC12-30V直流電源供電，儀器光學鏡片有自動加熱控制模塊，即使在嚴寒等極端環境下也也能正常工作。
技術參數：
測量范圍
10m－10km （可擴展10m－100Km）
測量精度
±10%
天氣現象模塊：選配A
選配B
能識別三種不同降水：毛毛雨；小雨；大雨； 能識別雨、雪、冰雹類型；
能識別A模塊中的天氣狀態，還能檢測降水強度和累計降雪厚度 測量范圍：0-200mm/h ；分辨率：0.1mm（降水） 1mm（雪厚）
通訊波特率
4800-19200
數據通信
RS485/RS232
通訊協議
ModBus
重量
鋁合金材質≤2.8kg 不銹鋼材質≤6.4kg
尺寸 （306A/B）
706mm×250mm×173mm
供電方式
DC12－24V
功耗
≤6W（加熱狀態）
環境溫度
－40℃－+50℃
空氣濕度
0－100%

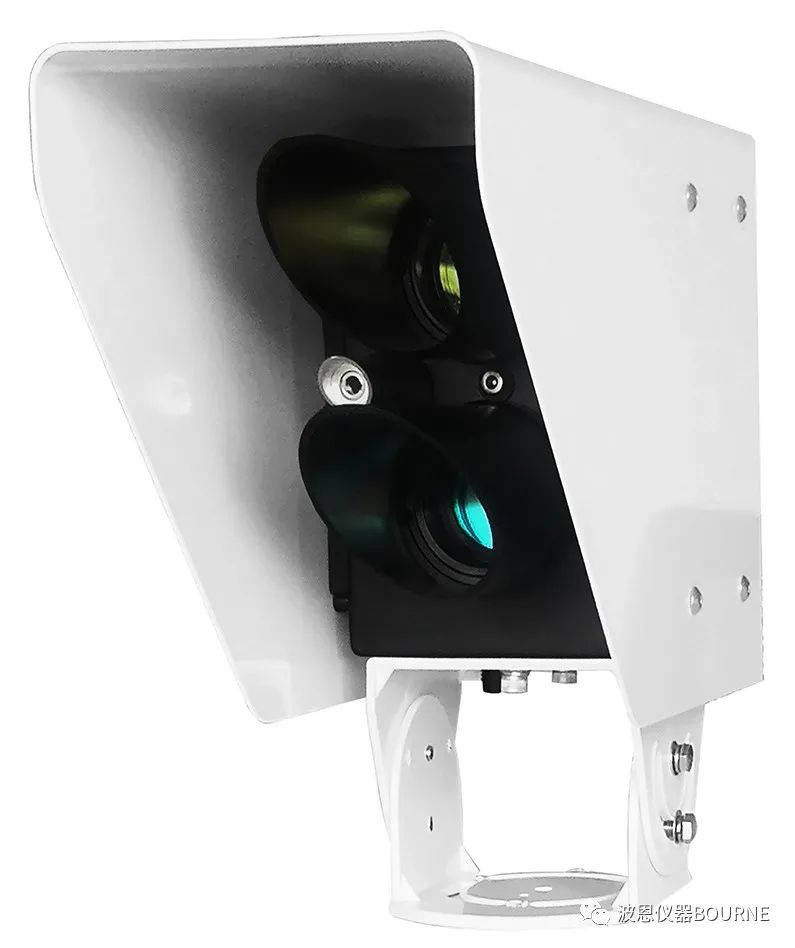

2.路面狀況檢測器
波恩儀器BN-RSS11是一款非接觸式路面狀態檢測器，它采用遙感技術，避免了對道路的破壞，從而不會因為安裝道路氣象站引起的對交通的干擾。多光譜測量技術使得能準確檢測道出道路表面結冰、積雪和積水的厚度。
在埋入式路面?zhèn)鞲衅鞑槐慊虿荒馨惭b的路面條件下， BN-RSS11 檢測器是理想的選擇。遙感安裝，意味著不需要封閉道路、不需要切割路面，安裝工作既安全又方便。維護量少，是道路氣象系統組成中一項理想選擇。它既可以安裝在現有的氣象站上，也可以安裝在路面視野無遮擋的其他建筑物上。
BN-RSS11檢測器被安裝在一個全天候、耐久的外殼中，以保證承受惡劣天氣，這使得它在任何天氣條件下能提供精準數據。
通過提供路面條件信息， BN-RSS11 檢測器為道路管理部門提供準確的監測數據，在道路安全出現險情之前，采取響應措施。
功能
檢測路面積水、積雪、結冰厚度
遠距離遙感檢測路面狀況
非埋入式安裝快捷簡便
維護成本低
融入現有公路自動氣象監測網絡
應用
l 遠距離安裝
l 橋面
l 事故多發區域
l 車流量大的區域
l 雨雪多發地區
特點
l 遠距離測量路面積水、冰和雪
l 測量路面狀態
l 測量積水、冰面、濕滑程度
l 非埋入式設計
l 抗銹蝕
l 紅外檢測最遠 13 米
l 無需封閉車道，安裝維護簡單
l 堅固設計，全天候測量
主要指標
型號
BN-RSS11
監測距離
2-13 米
檢測直徑
23cm
角度
30-90 度
電源輸入
220VAC 、 24VDC
最大功耗
4W （包含鏡頭加熱）
工作溫度
-40 oC 至 +70 oC
工作濕度
度 0 至 100%
路面狀態參數輸出
路面積水厚度： 0.00 — 10mm
分辨率： 0.01mm
精度： 0.1mm
路面覆冰厚度： 0.00 — 10mm
路面積雪厚度： 0.00 — 10mm
路面濕滑程度： 0.00 — 1
分辨率： 0.01
（ * ）路 面 溫度： -40 oC 至 +60 oC
（ * ）路 面 濕度： 0-100%
（ * ）環境溫濕度： -40 oC 至 +70 oC
（ * ）大 氣 壓力： 150 － 1100 hPa
路面狀態報告
干燥、潮、濕、雪、冰、冰水混合 （ * 霜）
鏡頭污染檢測
光學鏡頭的污染等級測量及內部自動污染補償
路面材料
混凝土、瀝青路面
通訊
RS485 、 RS232
平均無故障
1.5 x 1000000 小時
安全
無安全問題 – 紅外遙感測量技術
