近日，北京波恩儀器公司為某部提供了電子式測風經緯儀，電子式光學測風經緯儀是一種集“光、機、電”于一體用于空中風觀測的精密儀器。進行空中風觀測時，觀測員只需人工跟蹤氣球，經緯儀會自動定時測量氣球的方位角和仰角；所觀測到的方位角和仰角數據可通過通訊接口傳給計算機；計算機再使用經緯儀數據處理軟件計算出空中風向和風速等空中風資料。

1  經緯儀及其操作使用

1.1 經緯儀的結構和功能

該經緯儀適用于氣象臺站進行空中風觀測。觀測時觀測員只需人工跟蹤氣球，經緯儀能自動定時采集氣球的仰角、方位角，并自動計算出風向、風速。觀測結果可用聲音報出或通過RS-232串口輸出傳給外接計算機，由計算機來處理觀測資料。

1.1.1整機結構

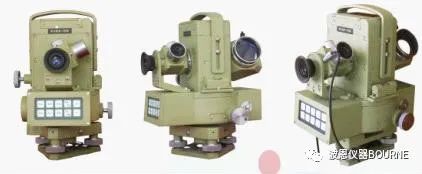

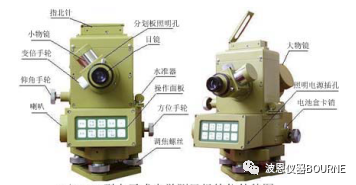

經緯儀外形(見圖1所示)主要由以下幾個部分組成：

學望遠系統：用于跟蹤氣球，放大球影。

b．機械轉動裝置：用于調整光學望遠系統的仰角、方位角。

c．水平調整裝置：用于經緯儀的水平調整。

d．照明裝置：用于夜間照明分劃板上的十字線。

e．磁北針：用于磁北針定向。

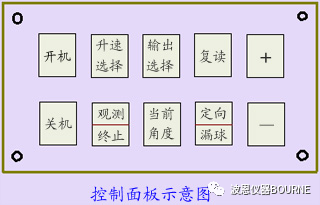

f．操作面板：用于按鍵功能操作(如圖2所示)。

g．電池：用于給經緯儀提供電源。

h．喇叭：用于語音輸出。

i．RS－232輸出接口：用于與計算機通訊。

1.1.2主要技術指標

a．測量范圍：   仰角   -5 ～ +185度

方位    0 ～ 360度

b．測角精度：   0.1度

c．使用環境：   溫度   -40 ～ +55度

濕度    0 ～ 90 %RH

1.1.3主要功能

a．自檢功能：能自動檢測光柵盤角度傳感器的故障。

b．語音輸出功能：面板開關的操作具有聲音提示，觀測結果可用聲音報出。

c．定向記憶功能：結束定向時經緯儀將記住這次定向的方位角，下次開機時的方位角即為這次定向時保存的方位角。

d．自動報時功能：觀測開始后每到55S報‘準備’，60S報分鐘數。

e．氣球升速選擇功能：100m/s和200m/s的升速可任選。

f．自動定時采集和計算功能：能自動定時采集氣球仰角和方位角，并自動計算計算層風和規定高度風。

g．通訊功能：可通過RS-232串行輸出接口將觀測資料傳輸給外接計算機 。

h．?dāng)?shù)據保存功能：在掉電的情況下可保存1.5小時的觀測資料。

i．低電壓報警功能：當工作電壓低于5.5V時自動報警。

j．可自由設定拔海高度。

k．漏球處理功能：觀測中若暫時丟球了，可暫時關閉自動定時采集和計算功能，以保證資料的準確性。

l．超時自動關機功能：若超過二十分鐘不對面板操作，經緯儀將自動關機，以節省用電(觀測中除外)。

產品成套性

a、經緯儀 1臺

b、6V專用充電電池 2個

c、充電器 1套

d、三腳架 1個

e、通信電纜 1根

f、照明二極管 1只

g、工具 1套

h、使用說明書 1份

i、用戶卡 1份

j、數據處理系統（光盤） 1張

k、包裝箱 1個

l、背袋 1個
